Sensor socks
"Onder hoeveel druk staan mijn voeten?"
Op deze site vind je alles wat je nodig hebt voor het uitvoeren van het STEMOOV-project "Onder hoeveel druk staan mijn voeten?"
Veel plezier en succes!
Bekijk de inhoud van deze pagina
In dit STEM-project doorloop je volgende stappen:
Na een korte introductie over tot stand komen van beweging, zal je kennis verwerven over de bouw en bewegingen van de voet, het lichaamszwaartepunt, stabiliteit en druk.

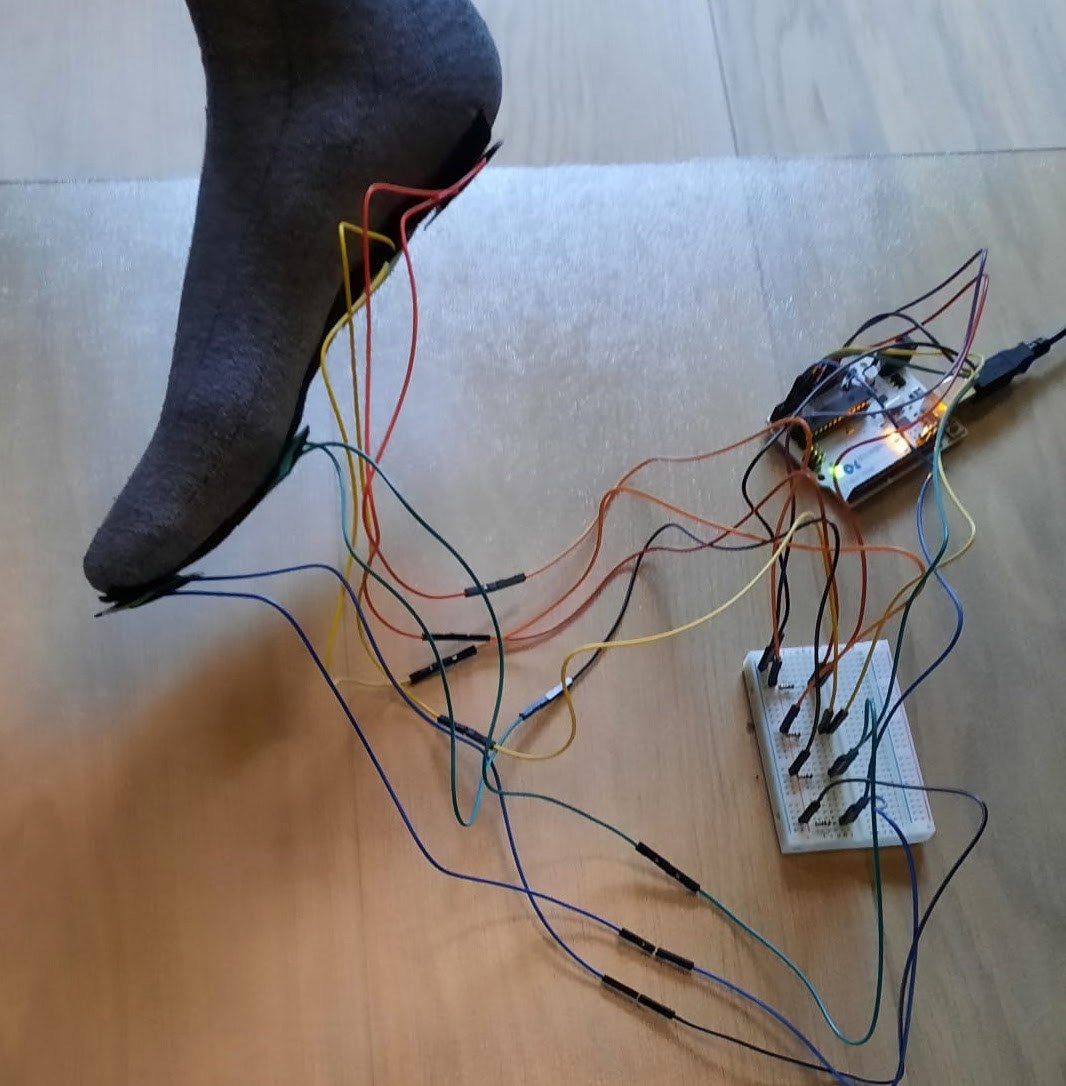

Daarna is het aan jou om een hulpmiddel te ontwerpen waarmee de druk onder de voeten gemeten kan worden. Je gaat aan de slag om de "Sensor Sock" te bouwen die op de foto hierboven is weergegeven.
Tot slot ga je experimenteren met de Sensor Sock, waarbij je nagaat of verschillende bewegingen leiden tot een andere drukverdeling aan de onderkant van de voet.
Doelgroep: leerlingen 2e/3e graad secundair onderwijs, doorstroom of dubbele finaliteit
Disciplines: biologie, STEM
Aantal lesuren: minimum 6 lesuren
Documenten

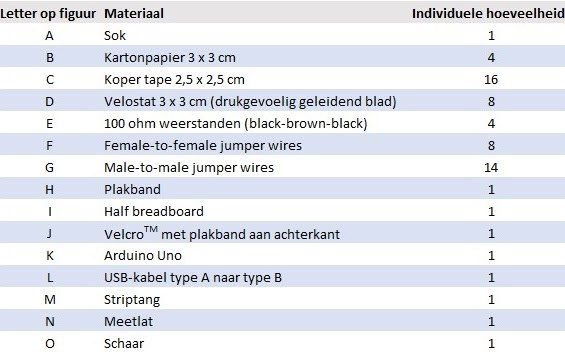

Materialenlijst

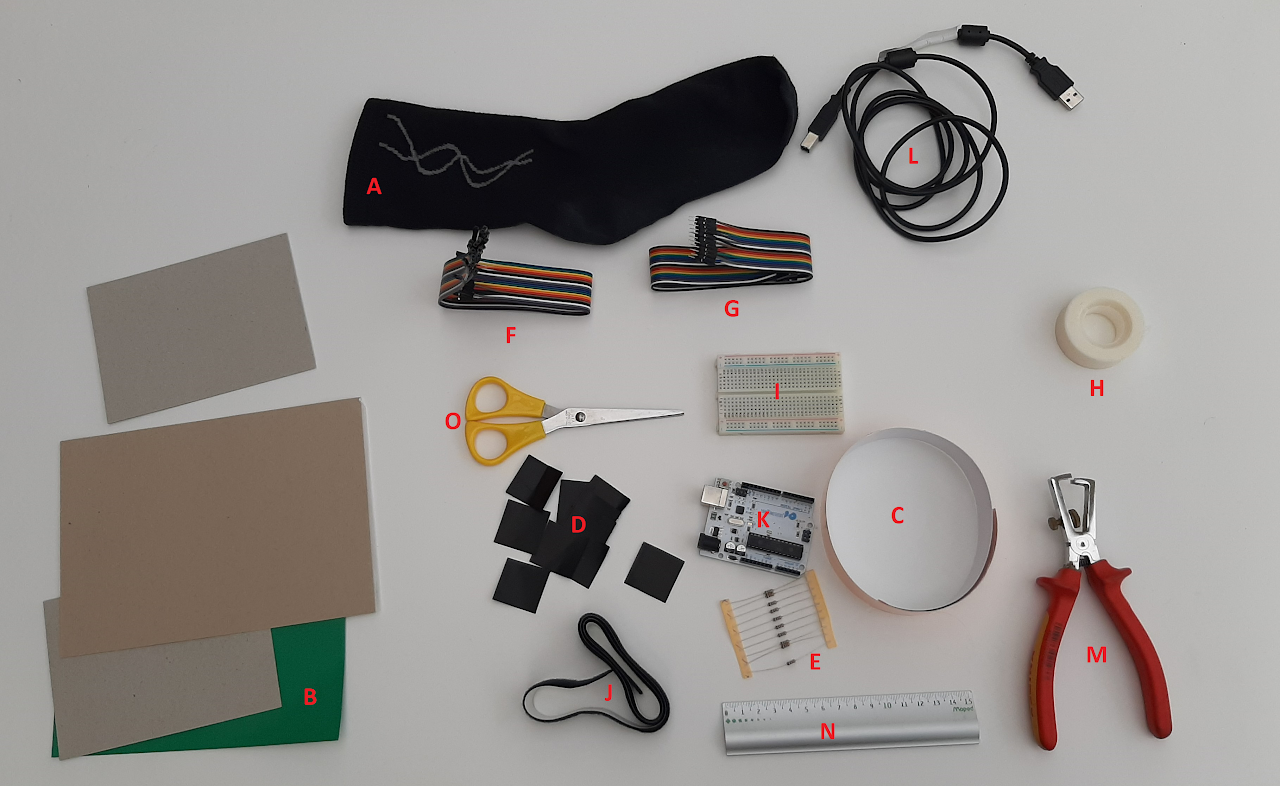

- Foto van de materialen die je nodig hebt (aantal x materiaal)
- 1 x Sok
- 4 x Kartonpapier 3 x 3
- 16 x Koper tape 2,5 x 2,5 cm
- 8 x Velostat 3 x 3 cm (drukgevoelig geleidend blad)
- 4 x 100 ohm weerstanden (black-brown-black)
- 8 x Female-to-female jumper wires
- 14 x Male-to-male jumper wires
- 1 x Plakband
- 1 x Half breadboard
- 1 x VelcroTM met plakband aan de achterkant
- 1 x Arduino Uno
- 1 x USB-kabel type A naar type B
- 1 x Striptang
- 1 x Meetlat
- 1 x Schaar

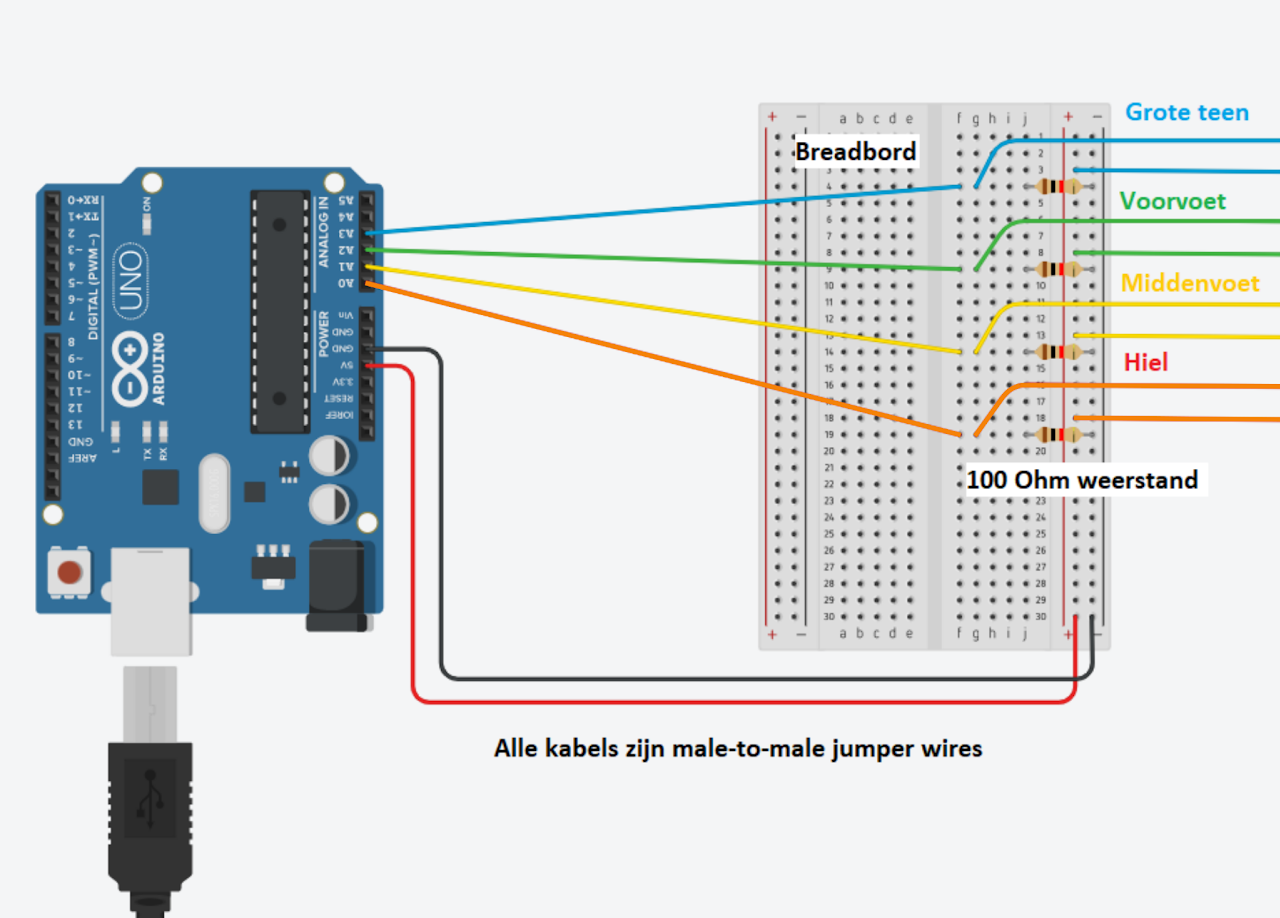

Schakelschema
Klik op afbeelding om te vergroten
Arduino code
Hieronder vind je:
- Een SensorSocks.ino bestand dat je kan downloaden om de Arduino code meteen in je Arduino IDE te openen.
- Een SensorSocks.docx Word-bestand waaruit je de Arduino code kan kopiëren naar je Aduino IDE app.

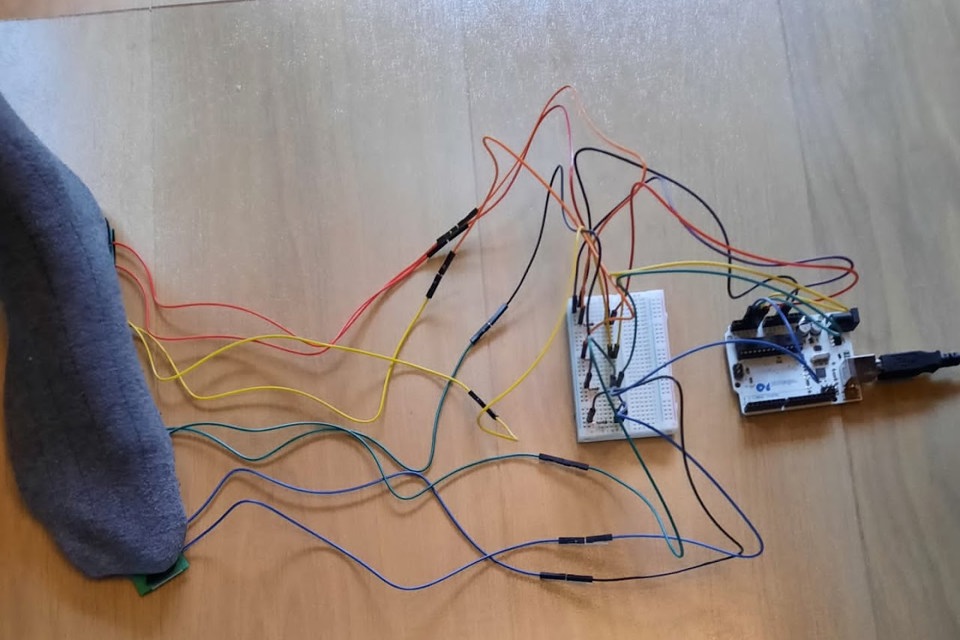

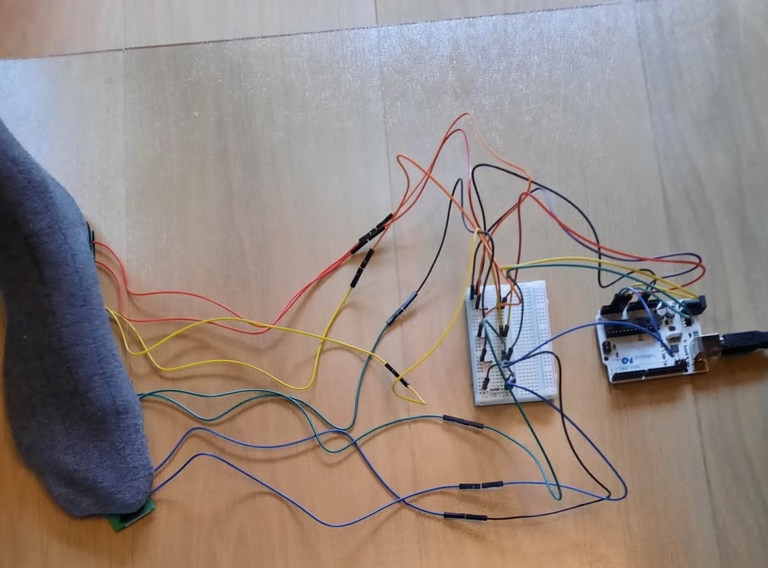

Demo video's
Deze video's bevatten geen geluidsopname
Leerkrachtenbundel
Ben je leerkracht en wil je dit project graag gebruiken in de klas?
Vul dit formulier in en ontvang de leerkrachtenbundel met verbetersleutel. Je hebt hiervoor je stamboeknummer nodig.
Bij het verzenden van het formulier krijg je een melding met de link naar de bundel.
Je kopieert en bewaart deze link best.
Als je een foutmelding krijgt bij het klikken op de link, probeer deze dan eens te kopiëren en te plakken in je url - dit werkt meestal wel.
Contact
Stuur ons gerust een e-mail met vragen en/of opmerkingen (of foto's, video's, ...): steminactie@uhasselt.be
Dit STEMOOV-project werd:
- ontwikkeld door dr. Jirka Cops en Lucinde Smeers (studenten Educatieve Master Wetenschappen en Technologie - UHasselt)
- onder begeleiding van An Timmers (Level X Hasselt), Ilse Engelen (UHasselt) en prof. dr. Katleen Denolf (UHasselt)
- gefinaliseerd door Kristel Heerwegh (UHasselt)
Dit STEMOOV-project is gebaseerd op het "Astro Socks" project ontwikkeld door Microsoft.
