De NMR-spectrometer: een venster op de onzichtbare wereld van moleculen
De NMR-spectrometer is een fascinerend instrument waarmee wetenschappers de structuur van moleculen kunnen ontrafelen. Het toestel speelt een sleutelrol in de chemie, biochemie en materiaalkunde en maakt het mogelijk om als het ware “in” moleculen te kijken, zonder ze te beschadigen.
Een magneet die kou nodig heeft
NMR staat voor Nuclear Magnetic Resonance, of kernmagnetische resonantie. Het hart van het toestel is een supergeleidende magneet die alleen functioneert bij extreem lage temperaturen. Daarom worden de magneetspoelen gekoeld met vloeibaar helium tot bijna het absolute nulpunt (–269 °C). Bij die temperatuur verdwijnt de elektrische weerstand en kan een uitzonderlijk sterk en stabiel magnetisch veld worden opgewekt.
Het volledige systeem rust op TMC-anti-vibratiepoten, die het toestel isoleren van trillingen uit de omgeving, zoals voetstappen, verkeer of nabijgelegen machines. Zelfs de kleinste vibraties kunnen immers de meetnauwkeurigheid beïnvloeden.
Van buisje tot moleculaire kaart
Prof. dr. Peter Adriaensens licht toe: “In het midden van de magneet plaatsen we een klein buisje in de ‘probe’ met daarin het te onderzoeken monster. Rond dat buisje zitten zend- en ontvangspoelen die korte radiopulsen uitsturen en de terugkerende signalen opvangen. Die signalen worden door computers omgezet in een spectrum: een grafiek met pieken in functie van de frequentie.”
Met geavanceerde 2D-, 3D- en zelfs 4D-analyses ontstaat zo een gedetailleerd beeld van de moleculaire structuur. De NMR-magneet fungeert daarbij als een soort moleculaire röntgenbril, maar dan zonder schadelijke straling.
Wanneer onzichtbare krachten plots heel echt worden
Dat een NMR-magneet geen speelgoed is, blijkt uit een anekdote uit het labo. Koen Van Vinckenroye herinnert zich een incident tijdens een middagpauze: “Een externe loodgieter kwam nietsvermoedend met zijn metalen gereedschapskist iets te dicht bij het magnetisch veld van de NMR-spectrometer. In een fractie van een seconde nam de magneet het over: het metaal werd met brute kracht aangetrokken, het vloeibare helium verdampte meteen en de overdrukventielen knalden los – recht tegen het plafond. De enorme knal deed iedereen opschrikken.”
Sindsdien is de gevarenzone rond het toestel nog duidelijker afgebakend: een ketting markeert onmiskenbaar de grens van het magnetisch veld.
Actief academisch erfgoed

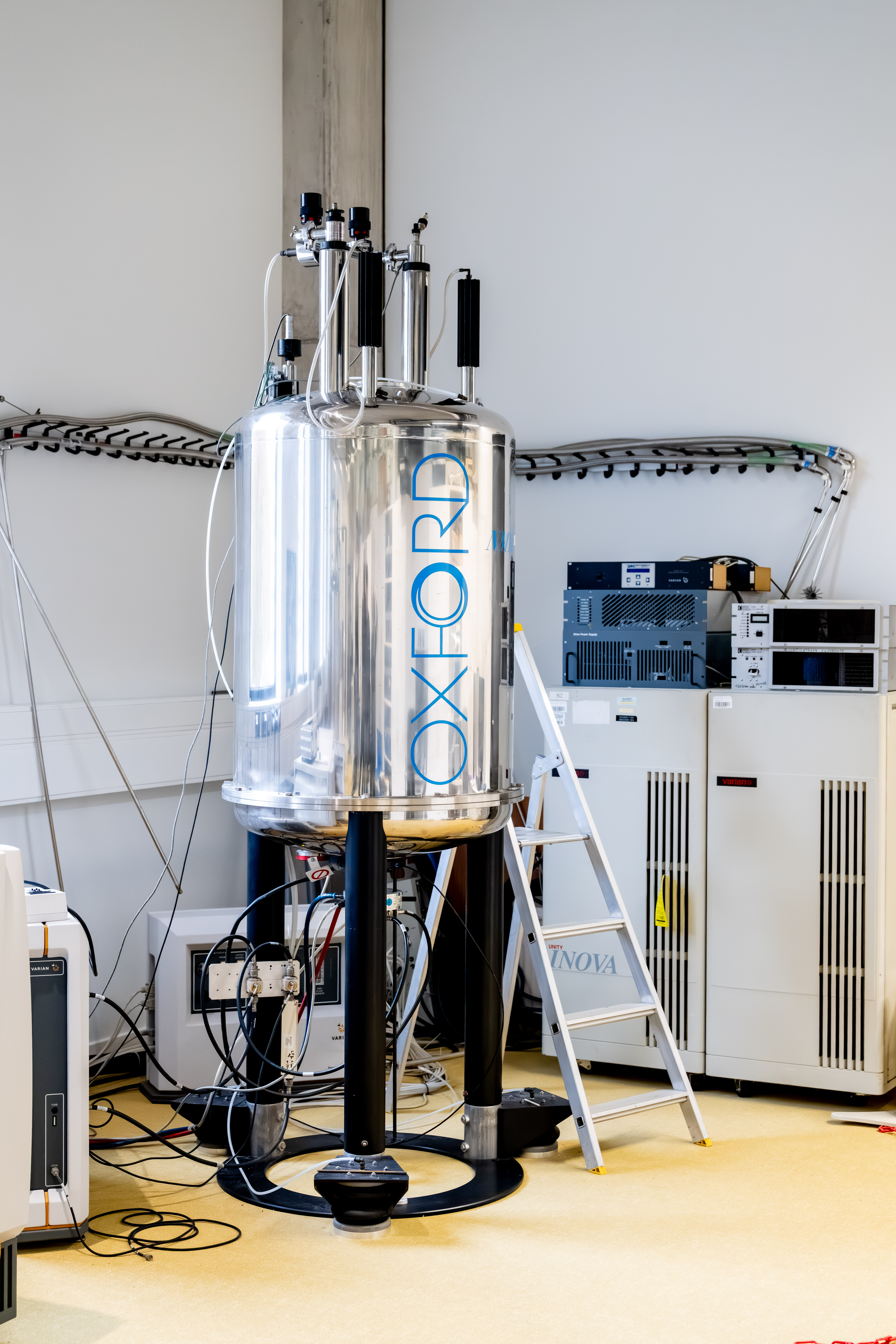

De Varian VNMRS 400 NMR met AS400 Oxford magneet, aangekocht in 2003, is een mooi voorbeeld van actief academisch erfgoed: een toestel dat nog dagelijks wordt gebruikt, maar tegelijk een belangrijke historische waarde heeft.

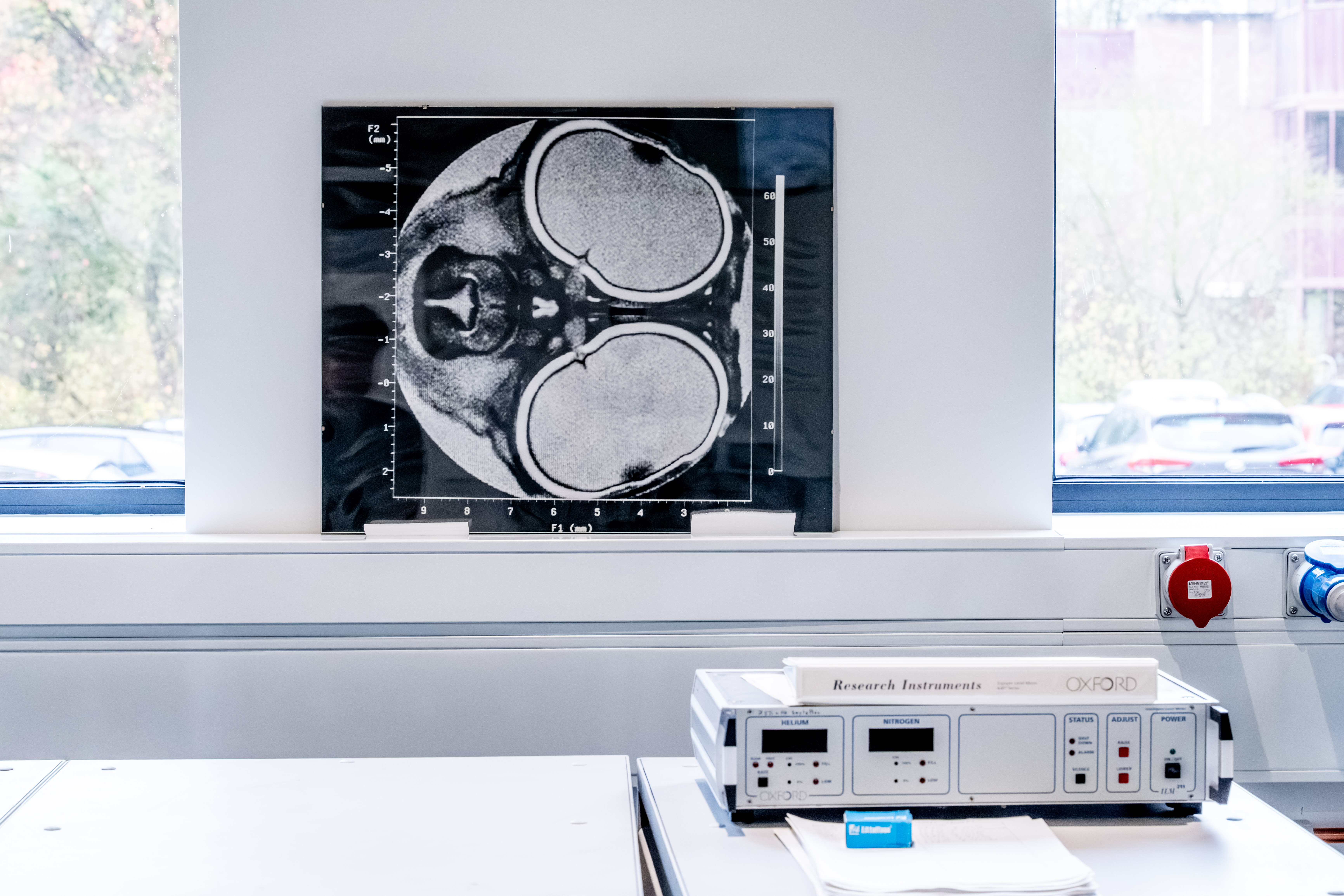

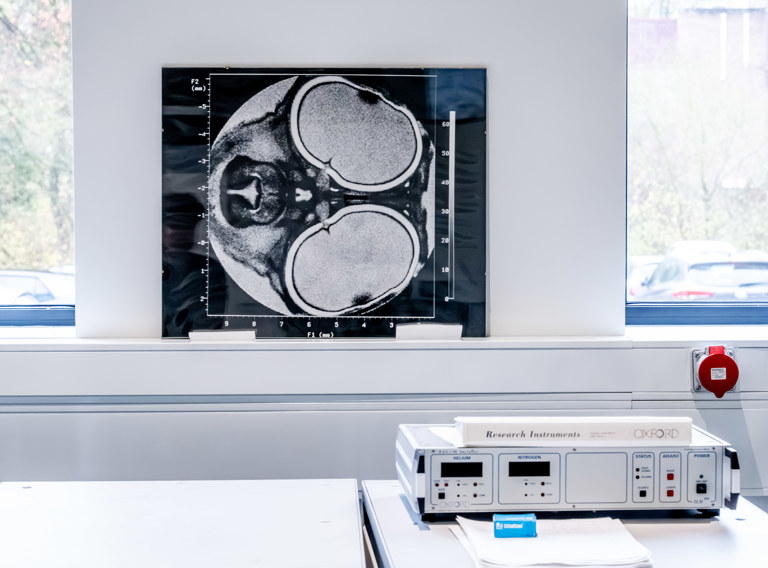

Aan UHasselt werden NMR-magneten niet alleen ingezet voor chemisch onderzoek, maar ook voor experimentele en hoogtechnologische MRI-toepassingen. Met magneten tot 9,4 Tesla konden onderzoekers onder meer de hersenen van ratten in ongeziene details bestuderen. De dieren werden onder verdoving gescand en daarna weer wakker gemaakt, zodat het verloop van aandoeningen zoals multiple sclerose doorheen de tijd kon worden gevolgd.
Later werden ook kleine stukjes menselijk hersenweefsel onderzocht, met een resolutie die toenmalige ziekenhuis-MRI’s nog niet konden evenaren.
Vandaag ligt de focus opnieuw op chemisch onderzoek. De NMR-spectrometer wordt gebruikt om nieuwe geneesmiddelen, polymeren en materialen te analyseren. Ze helpt nagaan of stoffen zuiver zijn, of structuren correct zijn opgebouwd en of geneesmiddelen in hun juiste, werkzame vorm aanwezig zijn. Zo blijft dit indrukwekkende instrument niet alleen een stukje erfgoed, maar ook een levend werktuig van de wetenschap.
