Fotosynthesemeting: van aflezen naar automatisch registreren
Begin jaren negentig was een plantenfysiologisch labo nog een plek van displays, draaiknoppen en papier. Fotosynthese meten kon toen al behoorlijk precies, maar het bleef in de eerste plaats vooral ook handwerk. Wie gasuitwisseling en transpiratie van planten wou volgen, moest voortdurend waarden aflezen en noteren: CO₂-opname, waterdamp (H₂O), debiet van de gasstroom, temperatuur en druk. De meting liep traag, maar de aandacht die ervoor nodig was, was intens: blijven kijken, blijven schrijven.
Een ketting van instrumenten

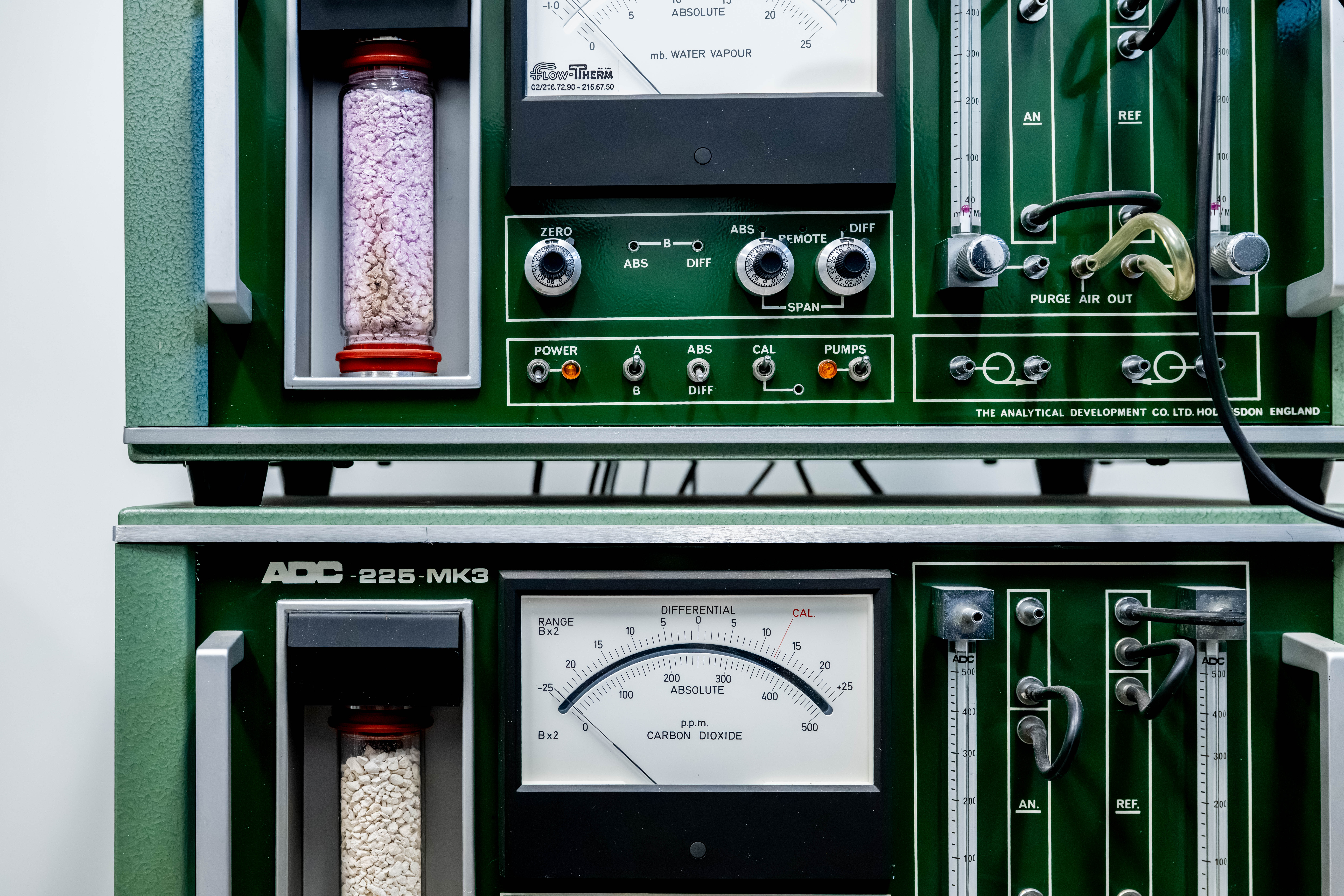

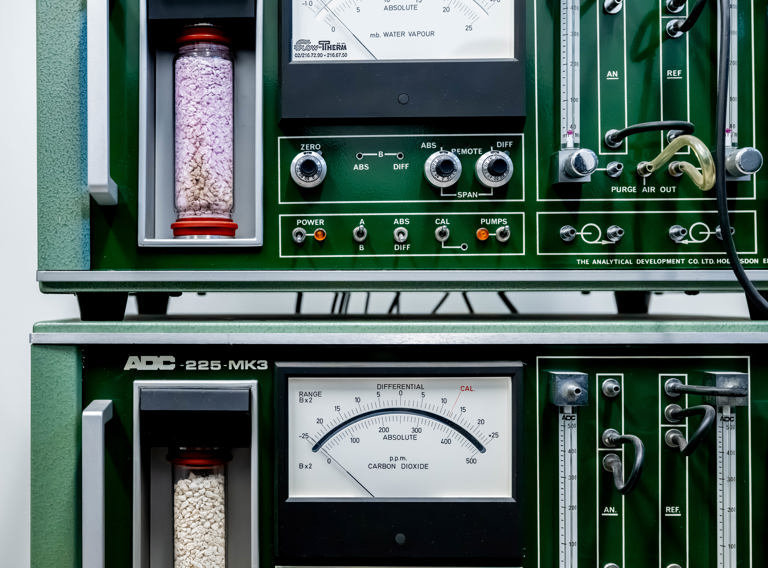

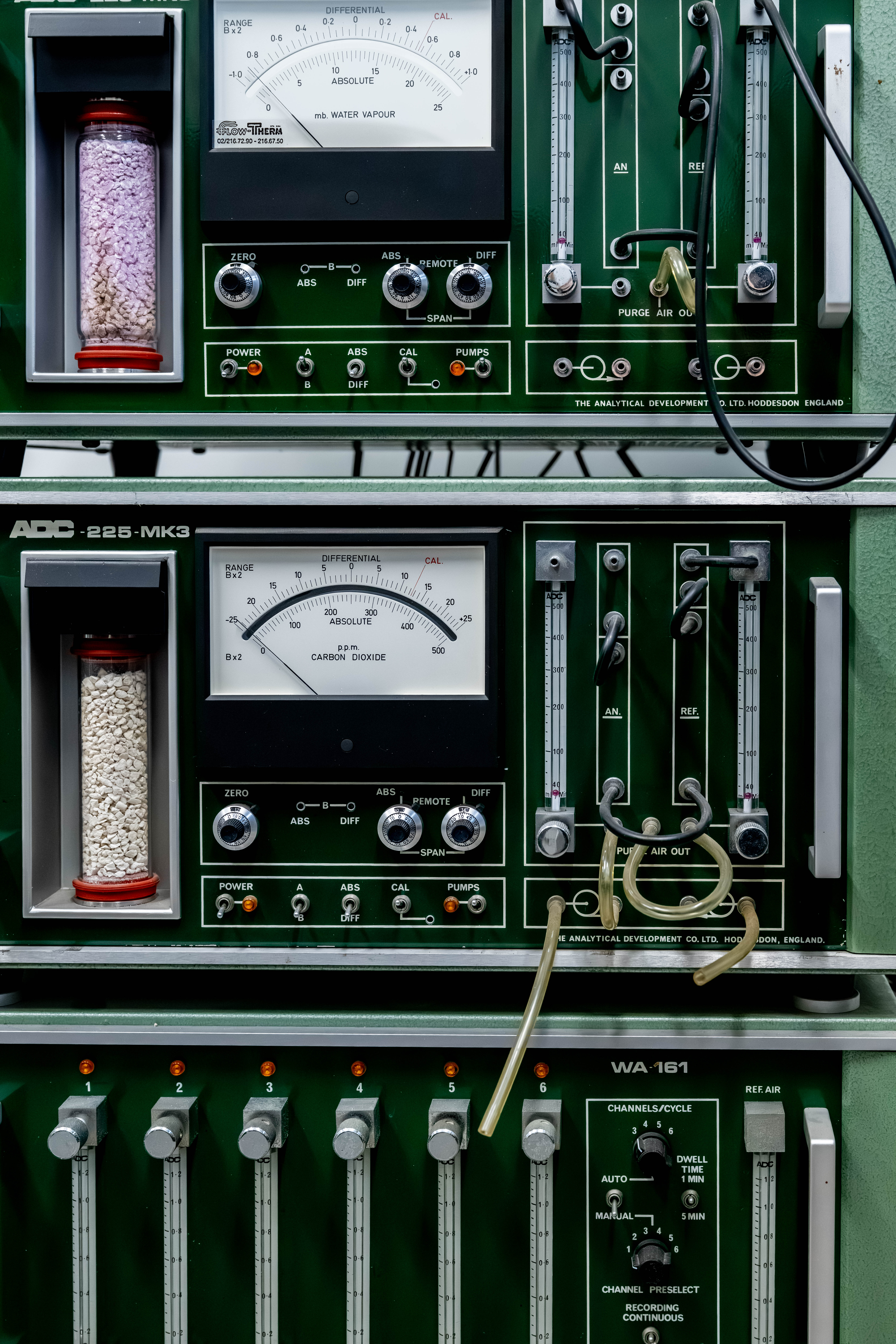

De registratie van deze gaswisselingswaarden vraagt een complete opstelling van apparaten die samen één meetketen vormen. Met een universele gasmenger en een gasverdunner kun je mengsels maken met precies ingestelde concentraties Vervolgens bewaakt een debietcontroller de doorstroming. Het blad zelf komt terecht in bladkamers: meetkamers waarin je de uitwisseling tussen blad en omgevingslucht gecontroleerd kunt registreren. Met infraroodmetingen (Infra Red Gas Analysis) bepaal je hoeveel CO₂ en hoeveel waterdamp (H₂O) er in het gasmengsel zit. Daarnaast worden ook omgevings- en randparameters gemeten, zoals temperatuur en druk.

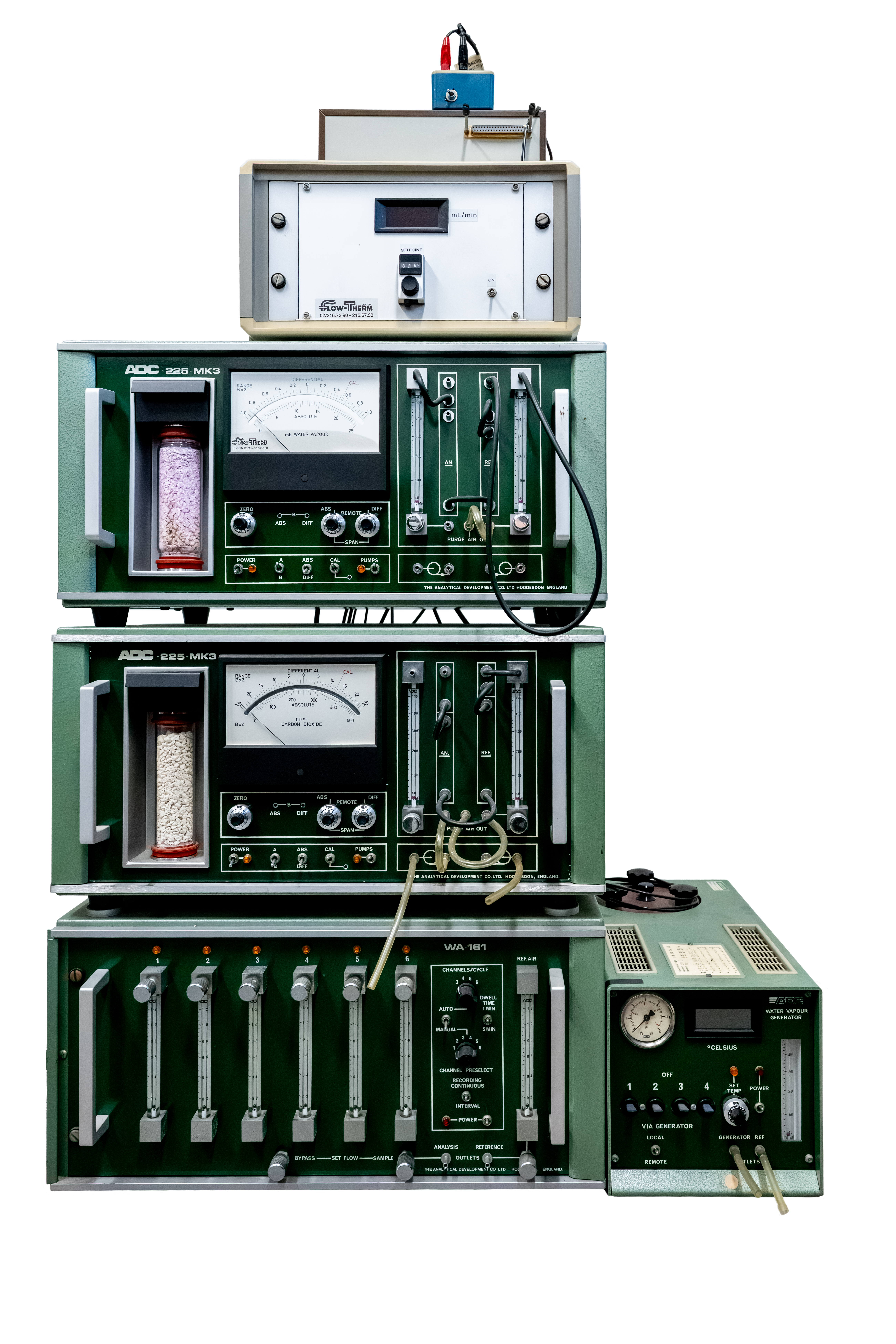

De meetopstelling die we vandaag bewaren, dateert uit de jaren ’70. Ze kon bijzonder nauwkeurig meten, maar automatische registratie was nog geen evidentie. Meetwaarden verschenen op een display en werden vervolgens met de hand genoteerd en uitgezet, vaak in tabellen en grafieken op papier. Sommige systemen konden wel al een schrijver aansturen die de meetlijn meteen uittekende, maar ook dat bleef een analoge oplossing.
Tegen de jaren negentig werd steeds duidelijker dat papier alleen niet meer voldeed. Onderzoekers wilden resultaten digitaal opslaan, metingen snel visualiseren en ze later eenvoudig opnieuw oproepen, vergelijken en heranalyseren. Die verschuiving markeert het kantelpunt tussen het ambachtelijke meten van vroeger en de datagedreven laboratoriumpraktijk van vandaag.
Van analoge display naar (semi-)automatische registratie
In 1993 maakten Danny Op’t Eynde en Danny Przybylski, studenten industrieel ingenieur aan de Katholieke Industriële Hogeschool Limburg, een eindwerk dat precies op die pijnpunten mikte (promotor: Prof. dr. R. Valcke). Het vertrekpunt was niet ‘alles vervangen’, maar net het omgekeerde: de bestaande meetinstrumenten behouden en ze via een slimme koppeling opnemen in een digitale workflow.
Die koppeling bestond uit tastbare, technische ingrepen. Eerst was er een extern kastje voor signaalconditionering: meetsignalen werden versterkt en waar nodig aangepast, zodat ze stabiel en bruikbaar werden voor verdere verwerking. Daarna werden de analoge signalen via een interfacekaart naar digitale waarden omgezet die een programma kon inlezen. Waar meetmodi nog een soort fysieke omschakeling vroegen, werden relais ingezet om ook dat te automatiseren: een mooi voorbeeld van hoe ‘digitaliseren’ soms begint bij het vertalen van een mechanische handeling naar elektronische sturing.
De winst zat vooral in wat er daarna gebeurde. Metingen konden veel langer lopen zonder dat iemand voortdurend moest noteren. De software toonde resultaten live op het scherm: grafieken voor CO₂- en H₂O-metingen, en numerieke waarden voor andere parameters. Alles werd opgeslagen op de harde schijf, zodat je later meetreeksen kon terughalen, berekeningen kon uitvoeren en resultaten kon visualiseren, desnoods nog steeds op papier via printer of plotter, maar nu vanuit een digitale bron.
Een nieuw digitaal leven
De overgang naar het digitale tijdperk in een labo is zelden één grote sprong. Ze gebeurt vaak via slimme schakels tussen bestaande instrumenten: gasmengers, debietcontrollers, bladkamers en IRGA’s die blijven meten zoals ze altijd deden, maar die dankzij extra elektronica en software opeens deel worden van een nieuwe manier van werken - van ’aflezen en overschrijven’ naar ‘(semi-)automatisch registreren en hergebruiken’. Het eindwerk uit 1993 maakt die omslag concreet en gaf zo de fysieke meettoestellen een nieuw, digitaal leven.
